DCL-106衛生型電磁流量計流量的測量不受流量的密度、粘度、溫度、壓力、 和電導率變化的影響,傳感器感應電壓信號與平均流速呈線性關系,因此測量精度高。衛生型電磁流量計測量管道內無阻流件,因此沒有附加的壓力損失,測量管道內無可移動部件,因此傳感器壽命長。衛生型電磁流量計傳感器所需的直管段較短,方便安裝衛生型電磁流量計傳感器部分只有內襯和電極與被測液體接觸,只要合理選擇電極和內襯材料,可耐腐蝕和磨損,雙向測量系統,可測正反向流量。
技術特點:
☆ 測量管內無阻流件,壓損小,直管段要求低溫度漂移小
☆ 采用SMD器件和表面安裝(SMT)技術,電路可靠性高
☆ 具有RS485或RS232數字通訊信號輸出
☆ 具體電導率測量功能,可以判別傳感器是否空管

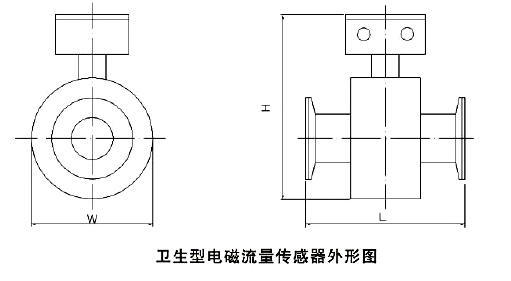

公稱通徑 (mm) | H | W | L | 參考重量(kg) |
6 | 179 | 70 | 172 | 2.5 |
10 | 179 | 70 | 172 | 2.5 |
15 | 179 | 70 | 172 | 2.5 |
20 | 179 | 70 | 172 | 2.6 |
25 | 189 | 83 | 172 | 2.6 |
40 | 196 | 95 | 172 | 3.0 |
50 | 214 | 105 | 172 | 3.6 |
65 | 220 | 115 | 172 | 4.5 |
80 | 240 | 135 | 200 | 5.2 |
100 | 252 | 146 | 200 | 7.0 |
125 | 276 | 170 | 200 | 9.6 |
150 | 310 | 204 | 256 | 12.8 |
200 | 336 | 230 | 256 | 22.0 |
主要技術參數
公稱通徑 | DN6mm~DN200mm |
公稱壓力 | 0.6~1.6MPa |
精確度 | 示值的±0.5%,可選示值的±0.3%或±0.2% |
介質溫度 | 一體型:-20℃~+70℃;分體型:-20℃~+120℃ |
環境溫度 | -25℃~+60℃ |
介質電導率 | ≥20μS/cm |
襯里材料 | 聚四氟乙烯(PTFE)、聚全氟乙丙烯(F46)、PFA |
電極材料 | SUS316、哈氏合金B、哈氏合金C、鈦、鉭、鉑/銥合金 |
結構特點 | 一體型、分體型、沉浸型、防爆型 |
防爆等級 | IP65、IP67、IP68 |
防爆標志 | ExmdⅡCT4 |
流量范圍對照表
