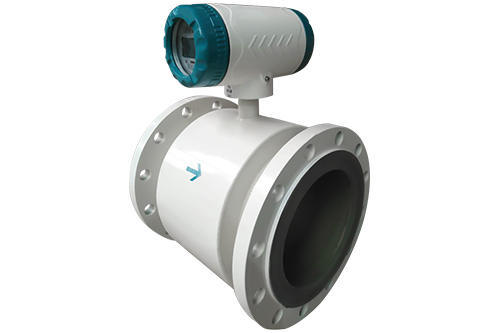

• DCL-107高頻電磁流量計

      、

    DCL-107

    一、產品簡介及用途:

    DCL-107高頻電磁流量計的工作原理是法拉第電磁感應定律,傳感器主要組成部分是:測量管、電極、勵磁線圈、鐵芯與磁軛殼體。它主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。該產品廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理,水利建設等領域。

    技術特點:

    ☆  測量管內無阻流件,壓損小,直管段要求低溫度漂移小

    ☆  采用SMD器件和表面安裝(SMT)技術,電路可靠性高

    ☆  具有RS485或RS232數字通訊信號輸出

    ☆  具體電導率測量功能,可以判別傳感器是否空管

    二、產品結構與外形尺寸:

    DCL-107尺寸圖

    公稱通徑 (mm)公稱壓力(MPa)儀表長度(含襯里)DH參考重量(kg)
    64.0200902206
    104.0200902206
    154.0200952208
    204.020010522010
    254.020011522312
    324.020014024013
    404.020015025014
    504.020016526315
    651.625018528318
    801.625020029020
    1001.625023531825
    1251.625027035028
    1501.630030038030
    2001.635034043050
    2501.645040549570
    3001.050046054795
    3501.0550520602120
    4001.0600580665140
    4501.0600640720160
    5001.0600715783200
    6001.0600840897280
    7001.0700895982350
    8001.080010151092400
    9001.090011151192480
    10001.0100012301299550
    12004.0120014051488660
    14004.0140016301700750
    16004.0160018301924850
    18000.6180020452134980
    20000.62000226523441200
    22000.62200247525491600
    24000.62400268527542000
    26000.62600290529642400
    28000.62800290531692700
    30000.63000331533693900

    DCL-107尺寸圖

    三、產品規格選型

    主要技術參數

    公稱通徑    DN6mm~DN3000mm
    公稱壓力    0.6~4.0MPa(特殊壓力可定制)
    精確度    示值的±0.5%,可選示值的±0.3%或±0.2%
    襯里材料    聚氨酯橡膠
    電極形式    標準型、刮刀型、可更換型
    電極材料    不銹鋼涂覆碳化鎢
    介質溫度    一體型:-20℃~+70℃;分體型:-20℃~+60℃
    環境溫度    -25℃~+60℃
    環境濕度    5~100%RH(相對濕度)
    介質電導率    ≥20μS/cm
    測量范圍    1500:1流速設定<15m/s
    結構形式    一體型、分體型、沉浸型、防爆型
    防護等級    IP65、IP67、IP68(可選)
    防爆標志    ExmdⅡCT4
    產品標準    JB/T9248-1999電磁流量計

    流量范圍對照表

    DCL-107流量范圍



    四、購買流程

    零售: 聯系客服-咨詢產品參數-確認產品型號-付款-物流發貨-簽收

    大客戶: 聯系客服-咨詢行業解決方案-確認產品型號參數-簽訂相關關技術合同-付款-物流發貨-簽收

    五、售后保證及調試培訓

    1.隆旅為客戶提供安裝調試服務,以及其他技術咨詢,必要時技術人員可上門提供技術培訓。客戶如有技術上疑問,技術人員將在4個小時內給出回復。

    2.隆旅產品嚴格按照ISO9001國際質量體系設計生產,傳感器產品質保1年.儀表類產品質保3年,7天退換貨,終身維修。(人為損壞不在質保范圍,定制產品無質量問題不退不換。)

    3.因質量問題造成的退換貨,隆旅將承擔退換貨運費。非質量問題退換貨費用將由客戶承擔。
    注:質量問題是指功能,尺寸、指標、安裝方式等定制參數未按照客戶提出的要求定制,功能不符,尺寸誤差,精度不準(誤差范圍內除外)。
    定制產品需雙方確認圖紙后加工生產,如產品不符合客戶要求需在二周內提出書面異議,客戶未按規定期限提出異議視為驗收合格。
    如在期限內提出異議,雙方確認后確屬產品質量問題或未按雙方確認后的要求生產,可調換或退款。如無質量問題,且發貨型號與合同簽訂型號完整無誤,則不提供退換貨服務。

    4. 返廠維修的產品將在3個工作日內出具檢測結果,7個工作日內完成維修。

    售后咨詢

    技術咨詢、返廠維修、發票、投訴建議等相關問題。售后服務熱線021-51601181

    六、使用說明書

    DCL-107高頻電磁流量計
