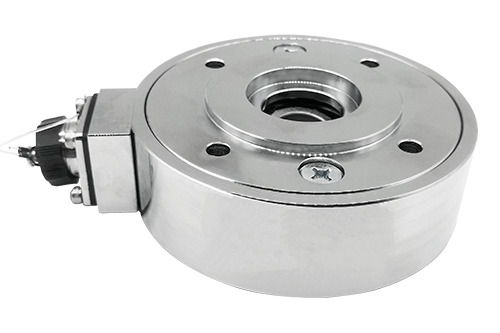

LCZ-403A傳感器采用防塵防水防腐蝕設計，內置軸承，可配合隋輪輥安裝或活輪輥安裝。具有輸出信號穩定、輸出信號線性度好無溫度補償、信號響應快、靈敏度高、過載能力強。外形小巧等特點，特別適用于安裝空間有限的場合。該產品普遍被應用于卷取控制設備和生產線上。

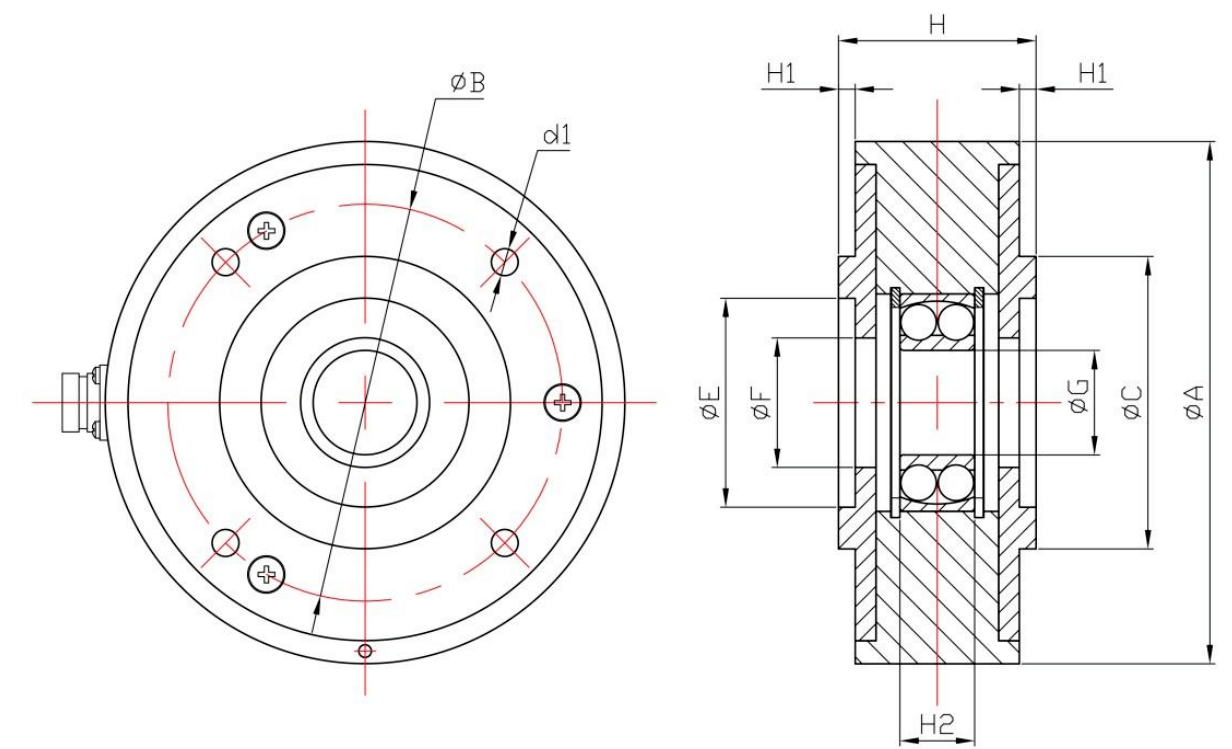

| 量 程 | ΦA | ΦB | ΦC | ΦE | ΦF | ΦG | H | H1 | H2 | d1 |
| 30~50kg | Φ105 | Φ75 | Φ60 | Φ40 | Φ22 | Φ17 | 36.5 | 3 | 16 | 4-Φ6.5 |
| 75~100kg | Φ125 | Φ95 | Φ70 | Φ50 | Φ31 | Φ25 | 47.5 | 4 | 18 | 4-Φ6.5 |
| 150~300kg | Φ175 | Φ135 | Φ100 | Φ70 | Φ44 | Φ35 | 65 | 4 | 23 | 4-Φ8.5 |
| 300~600kg | Φ225 | Φ175 | Φ130 | Φ80 | Φ64 | Φ50 | 75 | 4 | 23 | 4-Φ10.5 |
| 1000~2000kg | Φ265 | Φ220 | Φ160 | Φ120 | Φ80 | Φ65 | 80 | 4 | 33 | 4-Φ10.5 |
| 3000~6000kg | Φ265 | Φ220 | Φ160 | Φ120 | Φ80 | Φ80 | 80 | 4 | 33 | 4-Φ10.5 |

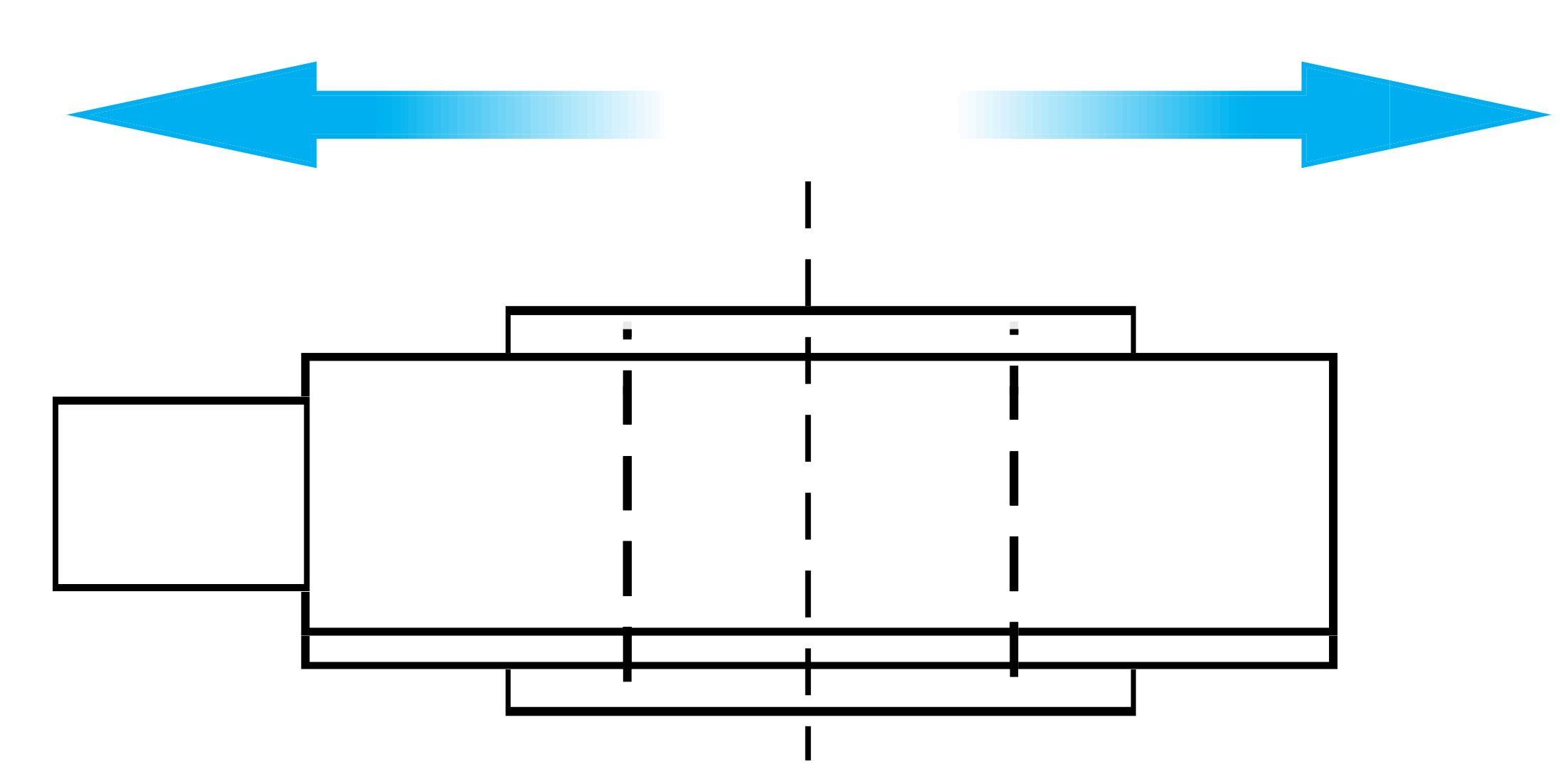

傳感器接線示意圖： 傳感器受力圖：
技術指標
| 參 數 | 技術參數 | 參 數 | 技術參數 |
| 量程 | 30kg~3000kg | 輸出電阻 | 350±5Ω |
| 輸出靈敏度 | 1.5±0.05mV/V | 工作溫度范圍 | -20~+70℃ |
| 非線性 | ±0.5%F.S. | 安全過載 | 150%F·S |
| 滯后誤差 | ±0.5%F.S. | 絕緣電阻 | ≥2000MΩ |
| 重復性誤差 | ±0.5%F.S. | 激勵電壓 | 5V~12V |
| 蠕變 | ±0.5%F.S. | 防護等級 | IP65 |
| 零點溫度系數 | ±0.1%F.S./10℃ | 材質 | 合金鋼 |
| 靈敏度溫度系數 | ±0.1%F.S./10℃ | 線纜 | Φ5x3m |
| 輸入電阻 | 380±30Ω |
