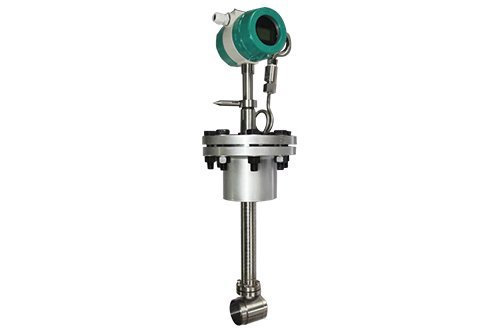

• WJL-103插入式渦街流量計



    WJL-103

    一、產品簡介及用途:

    WJL-103插入式渦街流量計適用于DN200管道以上過熱蒸汽、飽和蒸汽、一般氣體、液體的測量;可現場顯示或遠程輸出;其安裝方便、價格便宜;精確度為±1.5%,±2.5%。

    技術特點:

    ☆  結構簡單、無運動磨損部件

    ☆  安裝方便,價格便宜

    ☆  可現場顯示或遠程輸出

    ☆  放大板采用獨特設計,氣液通用

    二、產品結構與外形尺寸:

    WJL-103尺寸圖

    口徑L1L2D1D2HD3N
    2001502003352956462112
    2501602144053557082112
    3001702244604107602112

    WJL-103流量范圍

    三、產品規格選型

    主要技術參數

    精確度等級    1.0、1.5
    公稱壓力    1.6MPa、2.5MPa、4.0MPa及以上
    被測介質溫度    -40~350℃
    壓力損失    阻力系數cd≤2.4
    供電電壓    12~24VDC
    防爆級別    laⅡCT6
    輸出信號    電壓脈沖低電平≤1V;高電平≥6V,標準電流信號4~20mA

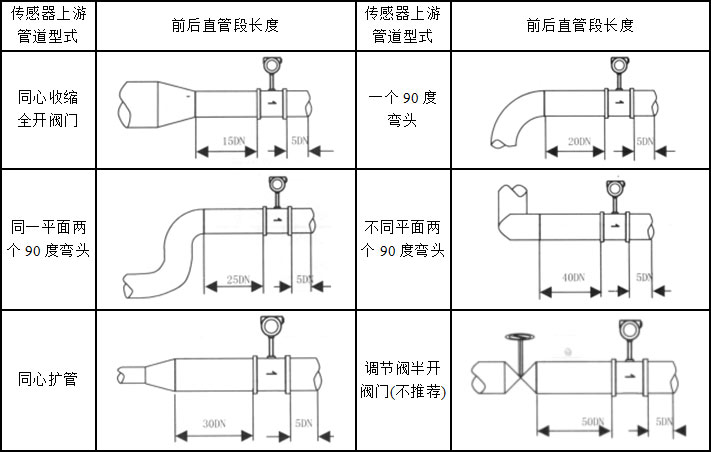

    安裝示意圖

    安裝注意事項
         安裝點選擇:
         由于渦街流量計的檢測原理限制,應盡量遠離工業現場有震源的地方。
         常見震動源:
         現場設備:水泵、抽水機、調節閥等
         人為因素:路面施工、管道敲打。

    WJL-103安裝示意圖


    四、購買流程

    零售: 聯系客服-咨詢產品參數-確認產品型號-付款-物流發貨-簽收

    大客戶: 聯系客服-咨詢行業解決方案-確認產品型號參數-簽訂相關關技術合同-付款-物流發貨-簽收

    五、售后保證及調試培訓

    1.隆旅為客戶提供安裝調試服務,以及其他技術咨詢,必要時技術人員可上門提供技術培訓。客戶如有技術上疑問,技術人員將在4個小時內給出回復。

    2.隆旅產品嚴格按照ISO9001國際質量體系設計生產,傳感器產品質保1年.儀表類產品質保3年,7天退換貨,終身維修。(人為損壞不在質保范圍,定制產品無質量問題不退不換。)

    3.因質量問題造成的退換貨,隆旅將承擔退換貨運費。非質量問題退換貨費用將由客戶承擔。
    注:質量問題是指功能,尺寸、指標、安裝方式等定制參數未按照客戶提出的要求定制,功能不符,尺寸誤差,精度不準(誤差范圍內除外)。
    定制產品需雙方確認圖紙后加工生產,如產品不符合客戶要求需在二周內提出書面異議,客戶未按規定期限提出異議視為驗收合格。
    如在期限內提出異議,雙方確認后確屬產品質量問題或未按雙方確認后的要求生產,可調換或退款。如無質量問題,且發貨型號與合同簽訂型號完整無誤,則不提供退換貨服務。

    4. 返廠維修的產品將在3個工作日內出具檢測結果,7個工作日內完成維修。

    售后咨詢

    技術咨詢、返廠維修、發票、投訴建議等相關問題。售后服務熱線021-51601181

    六、使用說明書

    WJL-103插入式渦街流量計
