電流方向:
火線進中點,經過低壓點,到中間繼電器1組觸點的常閉點,到接觸器線圈一端,
繼電器線圈另一端接零線。
另選一組接觸器上的常開觸點,2端并聯到壓力表低壓端與中點端。
中間繼電器的控制由火線進壓力表中點,到高壓點到中間繼電器線圈一段,
中間繼電器線圈另一段接零線。

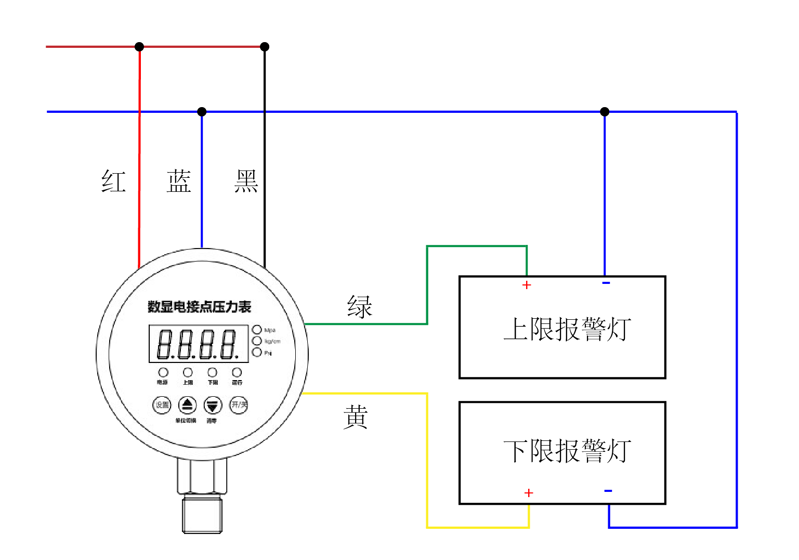

上下限報警燈示意圖:

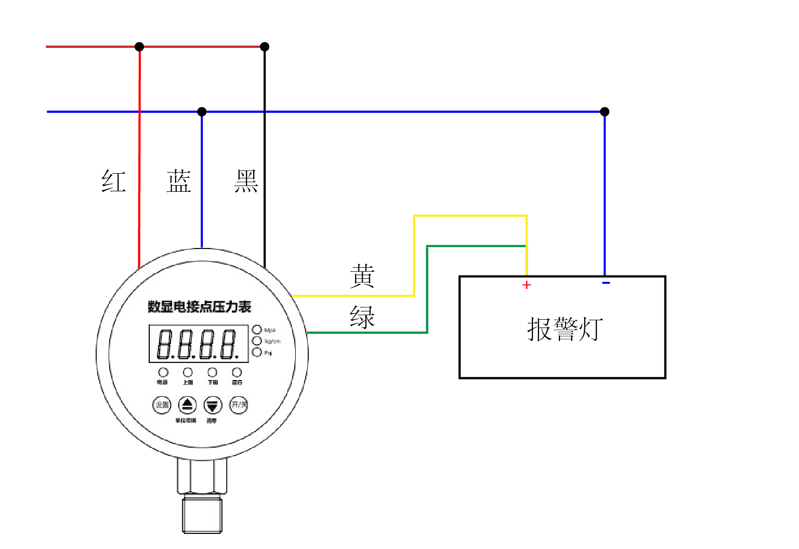

一個報警燈的接法示意圖:
