/// 專 業 的 工 業 傳 感 與 測 量 ///
/ 前言 /
頻率快，精度高
尺寸精巧，采集速率高
采集速率：1920次
兩端均為鍵連接
/ 涉用的范圍 /
一、可用于污水處理系統中的扭矩及功率的檢測；
【污水處理系統】
??二、風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測;
【氣壓系統】
??三、可以應用于實驗室，測試部門以及生產監控和質量控制；
【通訊機房】
??四、可用于過程工業和流程工業中；
【工業自控機械】
/ 產品特性 /
【扭矩傳感器的特性】
1. 開機 5 分鐘即可進入工作狀態，勿需預熱過程。
2. 檢測精度高、穩定性好、抗干擾性強。
3. 不需反復調零即可連續測量正反扭矩。
4. 體積小、重量輕、易于安裝。
5. 傳感器可脫離二次儀表獨立使用，直接輸出與扭矩成正比的
頻率信號或模擬量。
/ 主要工作原理 /
扭矩傳感器是以電阻應變計為電阻轉換元件的傳感器。電阻應變計是基于金屬電阻絲的電阻-應變效應。所謂應變效應是指金屬導體（電阻絲）的電阻值隨變形（伸長或縮短）而發生改變的一種物理現象。
在傳感器的彈性體上粘貼有電阻應變計組成惠斯通電橋。給電橋通上激勵電壓，在扭矩的作用下，彈性體產生形變，應變計由此產生電阻變化，從而使電橋發生不平衡，電橋輸出與扭矩呈線性關系的電壓信號。
/ 扭矩傳感器的安裝 /
安裝要求：
1、扭矩傳感器可水平安裝，也可垂直安裝
2、采用彈性柱銷聯軸器或剛性聯軸器連接。
3、傳感器中間部份不可剛性固定，要采用柔性連接
4、動力設備、傳感器、負載設備軸線的同心度應小于Φ0.03mm。
5、傳感器在垂直使用時輸入端與輸出端要有支撐隔板使傳感器不會受到動力源和負載的重力作用，已保測量精度。
安裝步驟：
1、根據軸的連接形式和扭矩傳感器的長度，確定原動機和負載之間的
距離，調節原動機和負載的軸線相對于基準面的距離，使它們的軸線
的同軸度小于Φ0.03mm,固定原動機和負載在基準面上。
2、將聯軸器分別裝入各自軸上。
3、調節扭矩傳感器與基準面的距離，使它的軸線與原動機和負載的軸
線的同軸度小于Φ0.03mm，固定扭矩傳感器在基準面上。
4、緊固聯軸器，安裝完成。

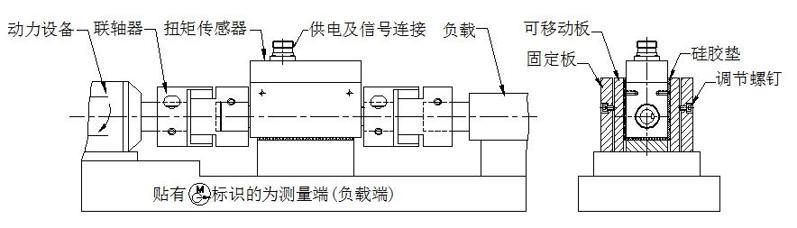

【扭矩傳感器水平安裝示意圖】

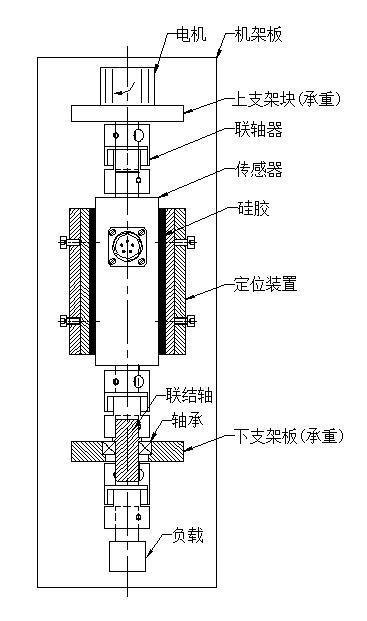

【扭矩傳感器垂直安裝示意圖】

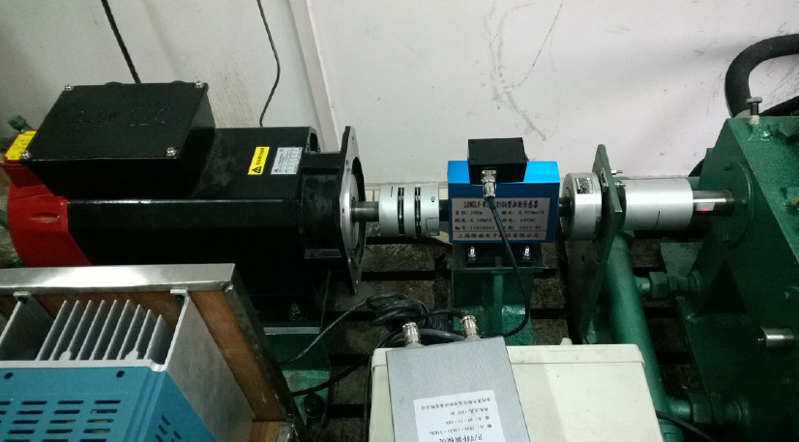

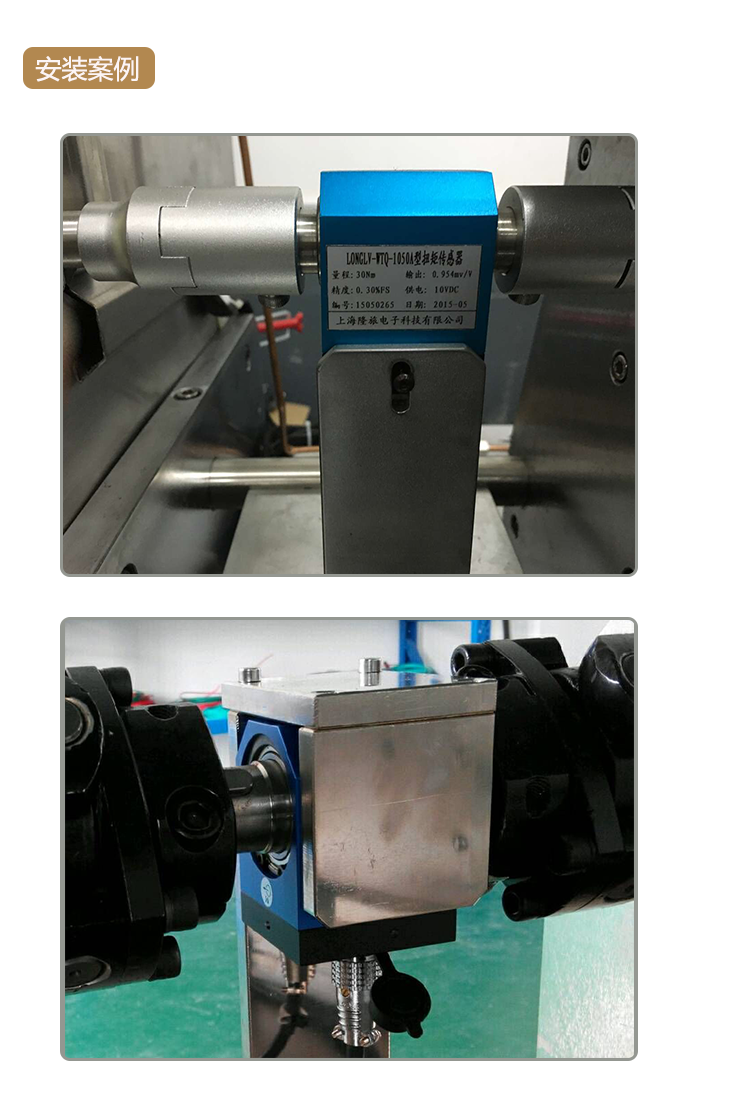

/ 現場安裝案例 /
【汽車點火設備】
【風機設備】
/ 聯系我們 /
實施測量的具體方案需參考實際情況，我們的技術團隊會根據現場環境為您提供最佳的產品解決方案。
